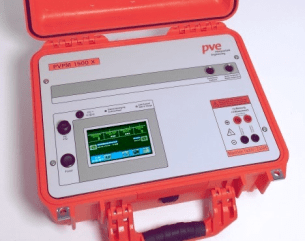

PVPM 1540X 光伏組件峰值功率和I-V曲線測試儀產品介紹：

PVPM 1540X不僅可以對光伏組件，還可以對光伏組串或陣列進行I-V曲線監測。通過我們有權的算法可以直接在現場測量并計算光伏系統的峰值功率，串聯電阻 Rs 和并聯電阻Rp。測量結果和曲線圖可通過儀器顯示屏直接顯示出來。

峰值功率是組件在STC [1](標準測試條件)下的功率值。目前為止，復雜的峰值功率測量只在個別非常合適的實驗室才有可能進行。通過由多特蒙德應用科學大學的Wagner教授開發的程式，PVPM可以輕松實現相關測量。

因此，光伏系統的質量控制可以快速經濟有效地進行。這項簡單而有意義地檢測為業主也為安裝人員提供了質量上的驗證。此外，測量得到的I-V曲線可以對模塊或組串的電特性進行更進一步的分析。這也就是PVPM 1540X光伏組件峰值功率和I-V曲線測試儀也適合作為一款研究開發目的的儀器設備的原因。

PVPM 1540X光伏組件峰值功率和I-V曲線測試儀設備特點：

☆ 得益于采用的容性負載，I-V曲線測量精度高

☆ 內置豐富的模塊類型數據庫

☆ 內置客戶數據庫

☆ 觸摸屏操作，簡單快捷

☆ 高對比度和解析度的TFT彩色顯示屏

☆ 便攜式儀器，單人獨立操作

☆ 堅固防水的塑料外殼

☆ 32位微型工業處理器

☆ 內置電池模塊和充電控制電路

☆ 電源適配器供電范圍寬廣(全球通用)，支持充電狀態下操作

☆ 簡易的數據傳輸，強大的PC端分析處理軟件，現成并可編輯的報告模板

☆ 配合電腦: 實現定時間隔自動化測量

PVPM 1540X光伏組件峰值功率和I-V曲線測試儀測量內容：

PVPM內置容性負載對發電組件的I-V特性進行自動測量。依據測量到的數據，儀器計算太陽能電池的相關特性參數，峰值功率Ppk和串聯電阻Rs[2], [3]。I-V曲線可以在儀器的顯示屏上直接顯示出來。測量結束，結果自動保存，后期隨時調用，比如回到辦公室后[4]。儀器可存儲幾千組測量數據。

以下數值在儀器上顯示：

● 恒定STC值：

       峰值功率  Ppk

       內部串聯電阻 Rs

       內部并聯電阻 Rp

● 當前值 (根據輻照度和溫度)：

       Vpmax , Ipmax , Pmax

       Voc , Isc FF Tmod , Eeff

● I-V曲線圖

PVPM 1540X 光伏組件峰值功率和I-V曲線測試儀技術參數：

外殼:                    堅固的塑料外殼，防水，防震，防塵(IP67)，易開啟，雙級鎖緊，自動壓力平衡，橡膠手柄，握感舒適，耐用的塑料前面板。所有連接端口置于前面板，連接便捷。

測量和計算元件:

工業級PC，512MB閃存（存儲數千組測量數據）

無可拆卸部件，如硬盤，排氣等，整體性強，堅固耐用

Z高100KHz的采樣率，12位分辨率

I-V曲線特性的測量精度優于1%，峰值功率的測量精度±5%，4線制測量法，消除電壓測量中的系統誤差1%

單次測量時間僅0.02 - 2 秒 (100對測量值，輻照度傳感器中內置溫度傳感器Pt1000

待測組件背板溫度傳感器（可選），也可使用其它品牌輻照度傳感器（比如ISET? sensor）

量程可互相組合

儀器自動選擇Z佳量程

儀器只可用于直流測量（光伏發電）

顯示

LED背光彩色TFT顯示屏，白天依然清晰，分辨率480 x 272，高對比度

操作

觸摸屏操作，一鍵式測量，簡單快捷，現場測量，PC端數據分析，通過USB實現簡單的數據傳輸

供電電壓

內置鋰離子電池，11.25V/8.8Ah/99.6Wh （連續操作長達8小時）

E電源適配器支持寬電壓范圍輸入，90-264Vac, 47-63Hz, UL認證，功率40W

內置充電控制器，進行過充保護，通過前面板的LED燈顯示充電狀態，支持充電狀態下的持續操作

尺寸

寬: 40.6cm，高: 17.5cm，深: 33cm，重量: 約 8.5kg

環境條件

供貨清單

· 帶提手的堅固外殼的測量儀器主機

· 電源適配器

· 4線制的測量線纜（標配10米，其它長度可選）

· 經校準的輻照度傳感器（單晶）和集成在一起的溫度傳感器 Pt1000

· 連接電腦的USB線纜

· 適用于MS Windows? XP, Vista, 7, 8, 8.1, 10系統的分析軟件

· 用戶手冊

· 安全保護斷路器PVPM-LTSX1500，用于控制儀器與待測物之間的通斷

· 用于盛放線纜和傳感器的附件箱

可選配件

· 適用于MS Windows系統的自動報告生產軟件

· 單獨的測量線纜適配器和延長線纜

· 經校準的各種類型的輻照度傳感器

質保

質保2年，從購買之日算起，分析軟件的免費更新
