一 系統概述
1.1系統組成-電源
1.2系統組成-照明光源
1.3系統組成-相機
二 公用部分
三 可選:相機和鏡頭
四 PLPix的技術數據
一. 系統概述

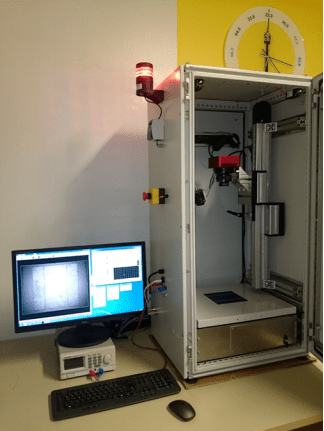

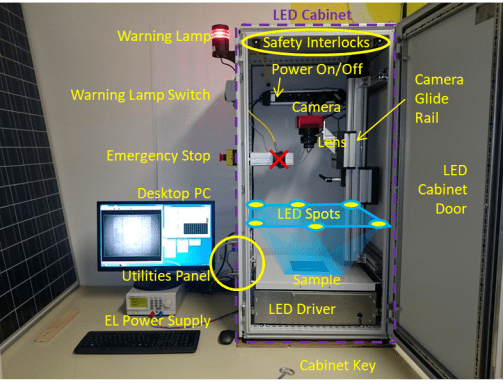

PLPix系統由LED機柜、EL電源和PC組成
激光柜說明
?安全聯鎖,在柜門打開時自動關閉LED光束。機柜門只能用機柜鑰匙打開。
?帶水冷的LED光源
?攝像機,鏡頭安裝在可調節的攝像機滑軌上
?公用設施面板

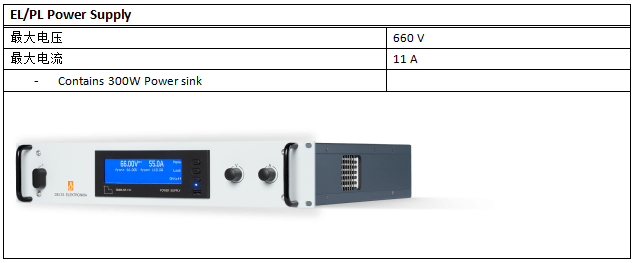

- 4條EL電源線:傳感+/-和電源+/-
- 水冷管道:快速釋放,無泄漏
- 與PC的USB連接
- 電源線
?用于調整相機焦點的白熾燈
?帶電源開/關的墻上插頭
- 相機電源

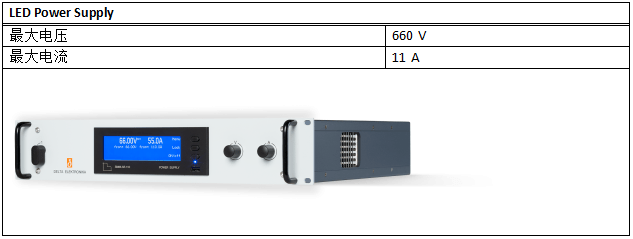

- LED電源
- 白熾燈電源
1. PLPix系統組成-電源

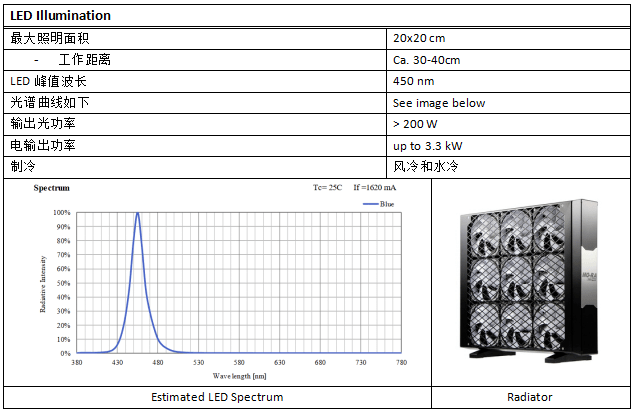

2. PLPix系統組成-照明光源

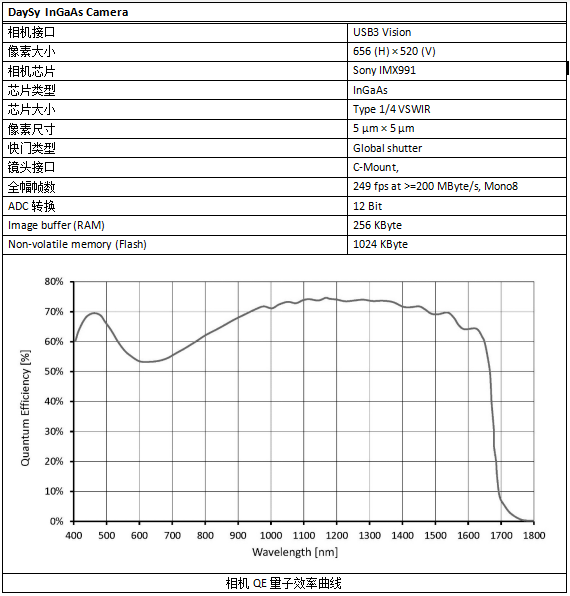

3. PLPix系統組成-相機
二 PLPix公用部分

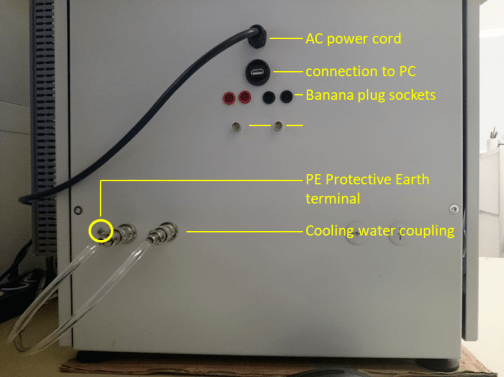

PLPix公用部分面板
環境條件:
?墻壁插頭,230V,單相,50 Hz,2000 W
?冷卻水(詳見激光源手冊)
- 無顆粒,十氯化萘
- 20°C
- 流量2升/分鐘
?冷卻水快速釋放閥
- Koolance QD2外螺紋快速斷開無泄漏聯軸器
- 推薦管道:內徑6mm,外徑10mm,壁厚2mm
三 可選:相機和鏡頭

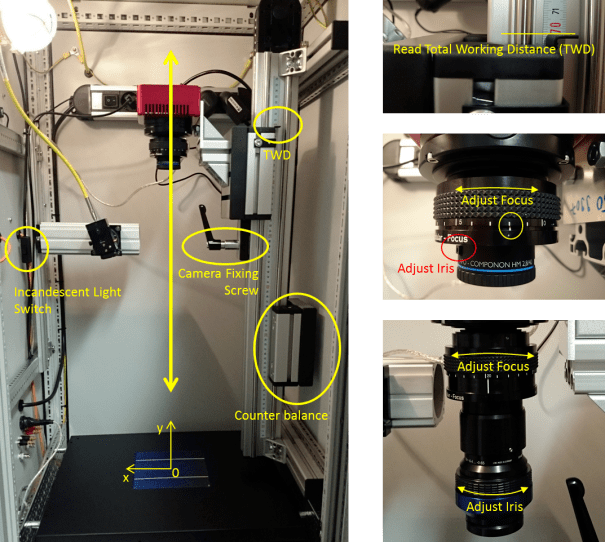

相機和鏡頭調整示意圖
四 PLPix的技術數據
用途: | 檢查具有光致發光(PL)和電致發光(EL)的晶片、半成品和全成品太陽能電池 |
電腦 | 帶有USB、以太網和RS232接口的臺式PC |
軟件 | 圖像捕獲、暗框、平場校正 |
文件類型 | TIF, PNG |
配件: | EL電源 |
尺寸 | 700 mm x 700 mm x 1300 mm |
重量 | 120 kg |
供電 | 單相, 100-240V, 50/60Hz LED光源冷卻水,2l/min,20°C |
認證 | CE |
