發布時間：2022年07月07日                    作者：德國GMC-I高美測儀（上海電勵士）

光伏系統測試分類：

檢查

DC 系統-防絕緣故障的效應的保護

       c）安裝了 PV 陣列接地絕緣電阻檢測和警報系統。

       d）安裝了 PV 陣列接地剩余電流監測檢測和警報系統。

DC 系統-接地和連接裝置

本標準將光伏系統的測試分成了3個序列，如下：

一、1類測試：--絕緣電阻測試儀

    AC 側      按 IEC 60364-6 的要求對所有 AC 電路測試

    DC 側      a）保護性接地和等電位連接導體的連續性。

                    b）極性測試。

                    c）匯流箱測試。

                    d）串開路電壓測試。

                    e）串電路電流測試（短路或操作）。

                    f）功能性測試。

                    g）DC 電路的絕緣電阻。

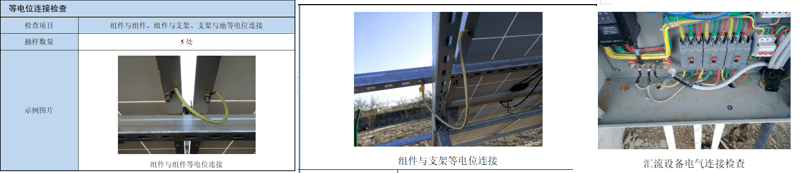

a ） 保護性接地和等電位連接導體的連續性

如果在直流側安裝保護接地和/或等電位連接導體，例如陣列框架的連接，應對所有這種導體進行電氣連續性試驗。還應驗證與主接地端子的連接。

b ） 極性測試

所有直流電纜的極性應使用合適的試驗設備進行驗證。一旦確認 極性，應檢查電纜，以確保其正確識別并正確連接到系統設備，如開關設備或逆變器。

c ）匯流箱測試

匯流箱測試的目的是確保在組合箱處互連的所有串正確連接

d ）開路電壓測試（與期望值在5%以內）

e )  短路電流測試（串與串間或與期望值在5%以內）

f ）功能測試（逆變器或開關柜的測試）

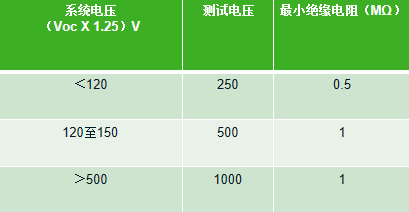

g ）絕緣電阻測試（正對地、負對地、短路對地）

       10KW光伏陣列

        ＞10KW陣列

二、2類測試：

    a）串 I-V 曲線測試。

         在開始測試之前應檢查輻照度水平以確保它們在陣列平面內大于400W/ m2 。

         測量值應在被測模塊的規定功率容差內（并且在IV曲線測試設備的準確度內）。

    b）IR 檢查（紅外攝像機檢查）

         檢測在現場操作的 PV 模塊中的異常溫度變化。

三、附加測試：

    a） 接地電壓- 電阻接地系統。

          該測試用于評估使用高阻抗（電阻）接地連接的系統。測試程序由制造商提供

    b）阻斷二極管測試。

    c） 濕絕緣測試

    d）遮光評價

上述三類測試測試標準總結：

       1類測試——適用于所有系統的Z低要求的測試；

       2類測試——在1類測試全部已進行的情況下進行的擴展測試序列；

       附加測試——在特殊情況下才需要進行的其它測試。
