單板及組串光伏IV曲線測試儀/光伏電站測試儀使用PROFITEST PV 1500

光伏板測試儀廠家

光伏IV曲線測試儀原理

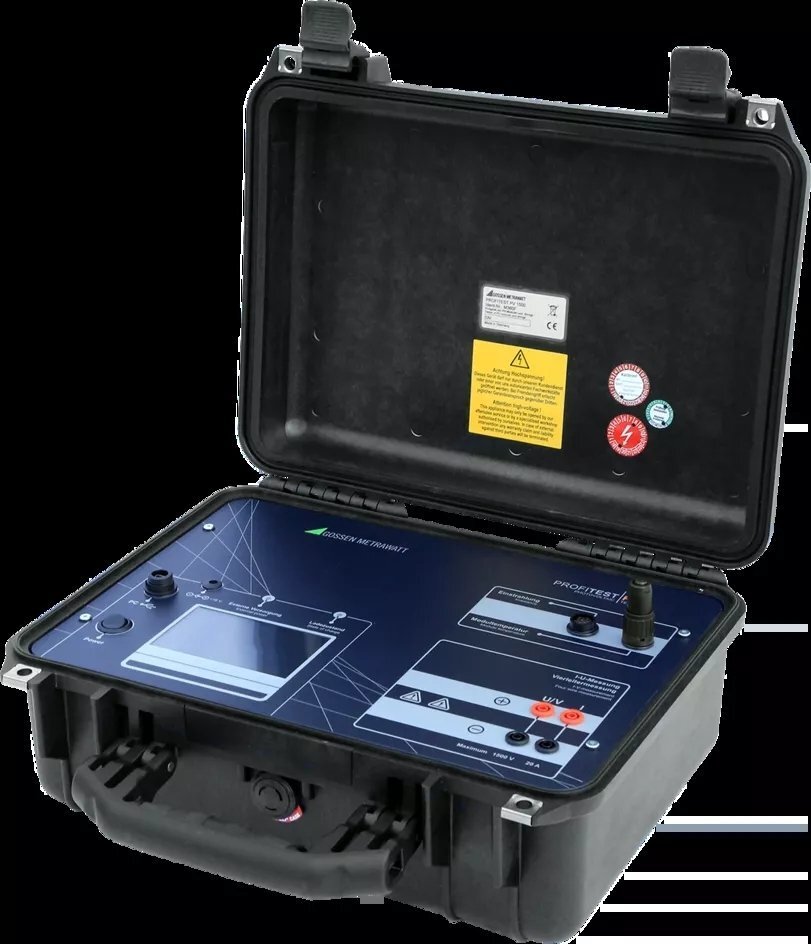

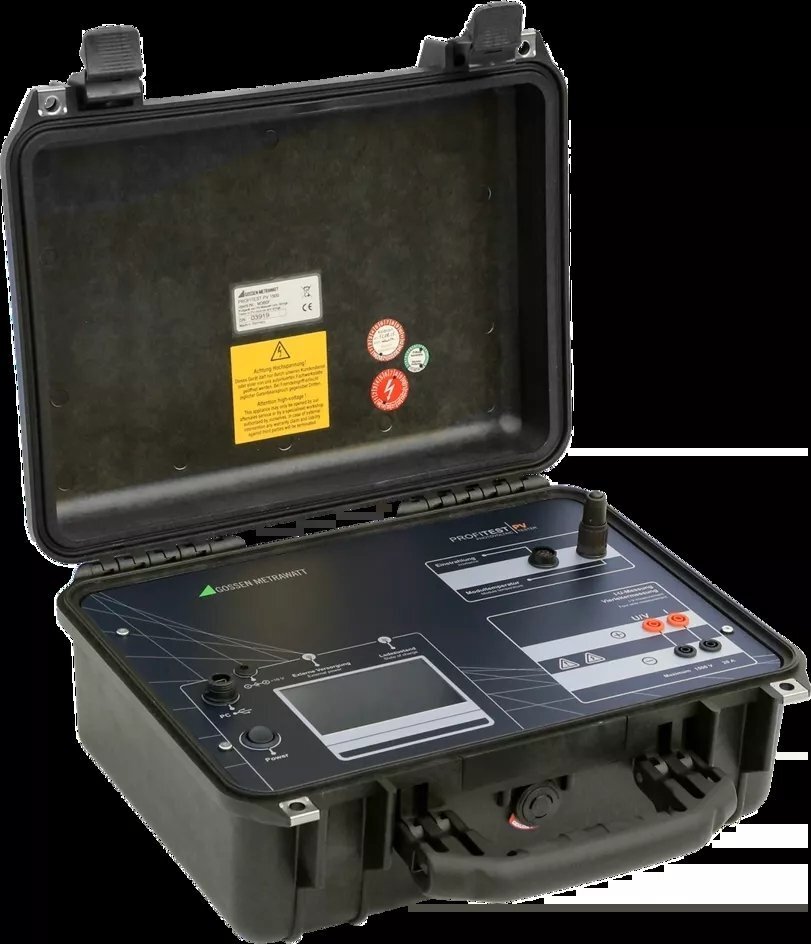

PROFITEST PV 1500光伏電站測試儀使用

可用于單板及組串的光伏組件IV測試，具有PPMS峰峰值測量功能，實現1500 V / 20 A / 30 kW下的自動測試。PROFITEST PV 1500采用工藝，“只需一次測量，無需輸入模塊數據”，即可直接現場確定峰值功率、內部串聯電阻和內部并聯電阻，并將圖像在觸摸屏上顯示出來。

光伏電站測試儀

光伏電站測試儀使用：在PV系統中的故障排除，以及系統質量的文件編制，在初始啟動和隨后的測試中被快速和經濟地執行，而不需要很長的學習曲線。簡單而且準確的測試為客戶保證了安全，并為安裝人員消除了相應的成本。

光伏板測試儀廠家 技術特色

01、測量直流1500V，直流20A和30KW的光伏組件和串的特性I-V曲線

02、由于在電容負載上進行了一致的測量，因此獲得的特性I-U曲線非常精確

03、測量太陽能電池的短路電流Isc、開路電壓Uoc、瞬時峰值功率Pmax、串聯電阻Rs 和內部并聯電阻Rp

04、瞬時測量值自動轉換為標準條件下的功率曲線

05、計算過程，無需知道組件制造商信息即可評估發電狀況

06、集成客戶數據庫與雙向數據交換

07、集成模塊數據庫，雙向數據交換

08、高水平的本質安全性（1500V、20A）

09、功率和溫度測量通過四線電纜，無誤差的結果

10、單獨測量輻照傳感器和組件(Pt100)后面的溫度，以提高測量精度

11、瞬時輻照和溫度的連續顯示提供了有關測量條件的信息

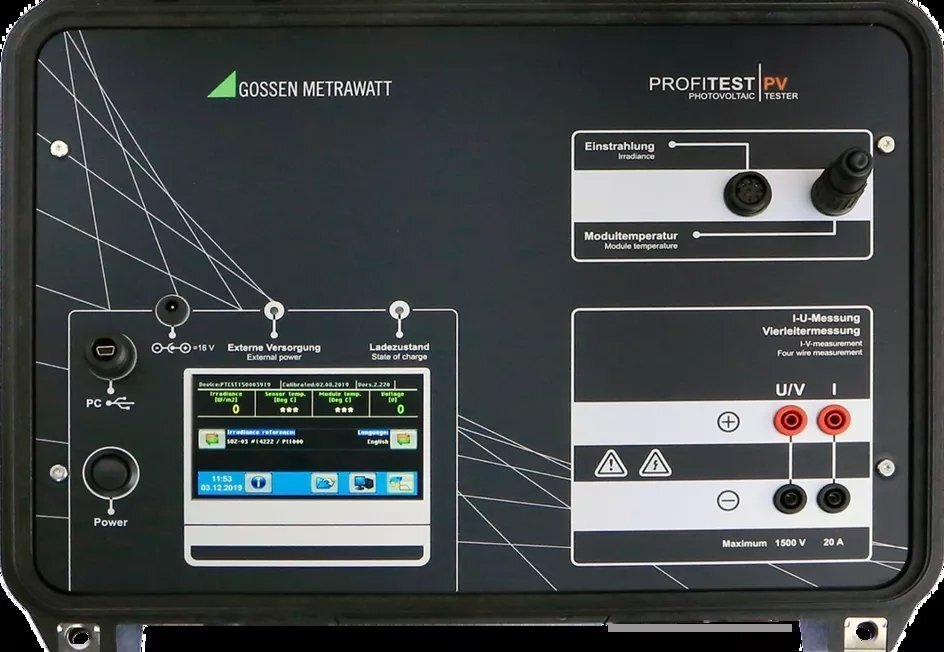

12、簡單的觸屏操作

13、高亮度、高分辨率彩色TFT顯示屏，節能型LED照明(適合陽光下使用!)

14、具有寬量程輸入的外部電源包，用于給電池充電和測量儀器的連續運行

15、集成數據庫的圖形表示、評價和文件編制軟件-通過PC操作，也可以直接導入測量值(例如，長期測量值)

16、開放式接口也允許在特殊應用中操作儀器

光伏IV曲線測試儀原理

光伏板測試儀廠家技術細節

Q1、為什么需要電容性負載的測試設備？

在光伏組件/組串/陣列的測試時，不建議有快速的測試，因為在快速測量(< 20 ms)的情況下，由于發電機或測試設置的電容/感應特性，被測特性曲線可能會發生變化，因此反應的不僅僅是光伏產品的特性。另一方面，測量也不能太慢(> 1秒)，否則波動輻射暴露的危險會顯著增加，這會影響測量結果。

Q2、計算過程確定發光伏內部串聯電阻（基于單一的特性IV曲線）

串聯電阻是用于制造組件的材料的物理結果體現，他的組成包括布局和布線連接，通常有一個恒定值。例如，晶體組件大約是1Ω，薄膜組件可能超過2Ω。Z近，內部串聯電阻的測量可以用我們的PV產品進行測量，只需在模塊上繪制一個單一的特征I-V曲線，根據該特性曲線，自動計算出RS、峰值功率PPK和并聯電阻RP。

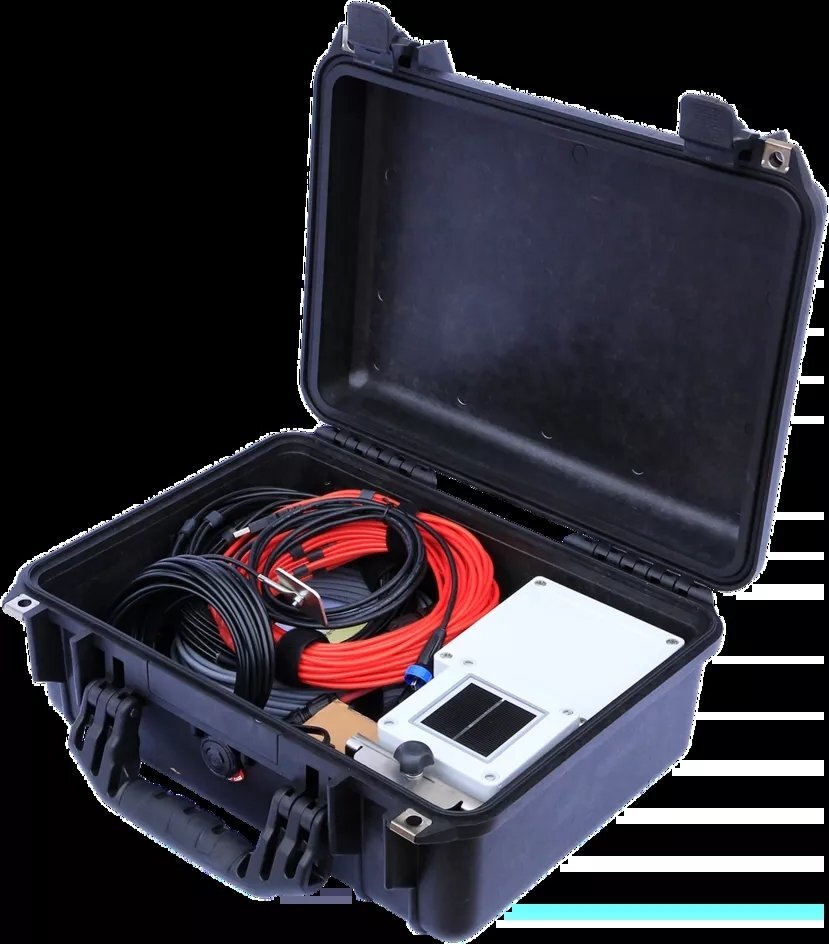

光伏IV曲線測試儀原理 標準配置

光伏板測試儀廠家

■ 1臺 PROFITEST PV 1500 主機

■ 1臺 輻照參考傳感器，10米連接器電纜

■ 1臺 外部Pt100溫度傳感器，10米連接器電纜

■ 1臺 外部安全隔離器，1500V/ 20A

■ 2根 四線測量電纜，長10米

■ 1臺 外接電源組，60w

■ 1條 屏蔽的迷你USB線

■ 1套 配件外殼系統

■ 1套 PC軟件:PV分析儀
